TECNOLOGÍAS Y SISTEMAS DE COMUNICACIÓN

CONCENTRADOR
Los concentradores son dispositivos de conectividad que conectan equipos en una topología en estrella. Los concentradores contienen múltiples puertos para conectar los componentes de red.

Hay dos tipos de concentradores:

*Concentradores pasivos. Envían la señal entrante directamente a través de sus puertos sin ningún procesamiento de la señal. Estos concentradores son generalmente paneles de cableado.

*Concentradores activos. A veces denominados repetidores multipuerto, reciben las señales entrantes, procesan las señales y las retransmiten a sus potencias y definiciones originales a los equipos conectados o componentes.

REPETIDOR
Los repetidores reciben señales y las retransmiten a su potencia y definición originales. Esto incrementa la longitud práctica de un cable (si un cable es muy largo, la señal se debilita y puede ser irreconocible).

Instalar un repetidor entre segmentos de cable permite a las señales llegar más lejos. Los repetidores no traducen o filtran las

señales. Para que funcione un repetidor, ambos segmentos conectados al repetidor deben utilizar el mismo método de acceso.

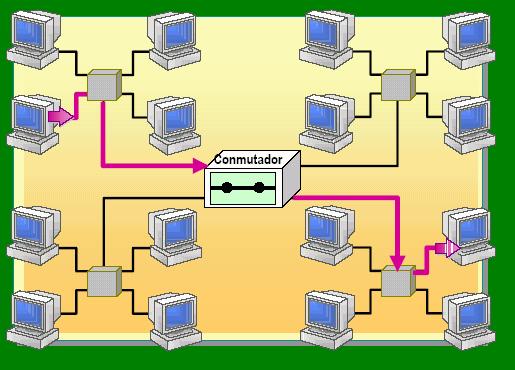

SWIHT
Conmutador (dispositivo de red) Switch (en castellano "conmutador") es un dispositivo electrónico de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la dirección MAC de destino de los datagramas en la red.

ROUTEREnrutador (en inglés: router), ruteador o encaminador es un dispositivo de hardware para interconexión de red de computadoras que opera en la capa tres (nivel de red). Este dispositivo permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

Los enrutadores operan en dos planos diferentes:
*Plano de Control.
*Plano de Reenvío.

ESTRUCTURA DE CONFIGURACIÓN DE MEDIOS DE TRANSMICIÓN

El propósito fundamental de la estructura física de la red consiste en transportar, como flujo de bits, la información de una máquina a otra. Para realizar esta función se van a utilizar diversos medios de transmisión.

Los cables son el componente básico de todo sistema de cableado. Existen diferentes tipos de cables.

En la actualidad existen básicamente tres tipos de cables factibles de ser utilizados para el cableado en el interior de edificios o entre edificios:

•

• v  Coaxial
• v  Par Trenzado
• v  Fibra Óptica
•


TOPOLOGIA DE UNA RED DE AREA LOCAL

Las LAN constan de los siguientes componentes:

• Computadores
• Tarjetas de interfaz de red
• Dispositivos periféricos
• Medios de networking
• Dispositivos de networking

Las LAN permiten a las empresas aplicar tecnología informática para compartir localmente archivos e impresoras de manera eficiente, y posibilitar las comunicaciones internas. Un buen ejemplo de esta tecnología es el correo electrónico. Los que hacen es conectar los datos, las comunicaciones locales y los equipos informáticos.

Algunas de las tecnologías comunes de LAN son:

• Ethernet
• Token Ring
• FDDI

Las WAN interconectan las LAN, que a su vez proporcionan acceso a los computadores o a los servidores de archivos ubicados en otros lugares. Como las WAN conectan redes de usuarios dentro de un área geográfica extensa, permiten que las empresas se comuniquen entre sí a través de grandes distancias. Las WAN permiten que los computadores, impresoras y otros dispositivos de una LAN compartan y sean compartidas por redes en sitios distantes. Las WAN proporcionan comunicaciones instantáneas a través de zonas geográficas extensas. El software de colaboración brinda acceso a información en tiempo real y recursos que permiten realizar reuniones entre personas separadas por largas distancias, en lugar de hacerlas en persona. Networking de área amplia también dio lugar a una nueva clase de trabajadores, los empleados a distancia, que no tienen que salir de sus hogares para ir a trabajar.

ROUTER

Es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante bridges), y que por tanto tienen prefijos de red distintos.

En un router se pueden identificar cuatro componentes:

• Puertos de entrada: realiza las funciones de la capa física consistentes en la terminación de un enlace físico de entrada a un router; realiza las funciones de la capa de enlace de datos necesarias para interoperar con las funciones de la capa de enlace de datos en el lado remoto del enlace de entrada; realiza también una función de búsqueda y reenvío de modo que un paquete reenviado dentro del entramado de conmutación del encaminador emerge en el puerto de salida apropiado.
• Entramado de conmutación: conecta los puertos de entrada del router a sus puertos de salida.
• Puertos de salida: almacena los paquetes que le han sido reenviados a través del entramado de conmutación y los transmite al enlace de salida. Realiza entonces la función inversa de la capa física y de la capa de enlace que el puerto de entrada.
• Procesador de encaminamiento: ejecuta los protocolos de encaminamiento, mantiene la información de encaminamiento y las tablas de reenvío y realiza funciones de gestión de red dentro del router.

FUNCIONAMIENTO:

Consiste en enviar los paquetes de red por el camino o ruta más adecuada en cada momento. Para ello almacena los paquetes recibidos y procesa la información de origen y destino que poseen. En base a esta información lo reenvían a otro encaminador o al host final en una actividad que se denomina 'encaminamiento'. Cada encaminador se encarga de decidir el siguiente salto en función de su tabla de reenvío o tabla de encaminamiento, la cual se genera mediante protocolos que deciden cuál es el camino más adecuado o corto, como protocolos basado en el algoritmo de Dijkstra.

SWITCH

Un conmutador o switch es un dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las redes de área local.

Los puentes y conmutadores es una interfaz física usada para conectar redes de cableado estructurado. Tiene ocho pines, usados generalmente como extremos de cables de par trenzado.

Son conectores RJ-45, similares a los RJ-11 pero más anchos. Se utiliza comúnmente en cables de redes Ethernet (8 pines), terminaciones de teléfonos (4 pines), etc.

Los conmutadores poseen la capacidad de aprender y almacenar las direcciones de red de la capa 2 (direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos. Por ejemplo, un equipo conectado directamente a un puerto de un conmutador provoca que el conmutador almacene su dirección MAC. Esto permite que, a diferencia de los concentradores, la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino.

hub

Hub significa eje y se le denomina de manera común como concentrador.

Se trata de un dispositivo utilizado en redes de área local (LAN -Local Area Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas por medio de cables. La función primordial del Hub es concentrar las terminales (otras computadoras cliente) y repetir la señal que recibe de todos los puertos. También puede tener la función de un servidor, ya que tiene la capacidad de gestionar los recursos compartidos de la red hacia los clientes), son la base de la creación de redes tipo estrella.

Caracteristicas:

+ Permiten concentrar todas las estaciones de trabajo (equipos clientes).

+ También pueden gestionar los recursos compartidos hacia los equipos clientes.

+ Cuentan con varios puertos RJ45 integrados, desde 4, 8, 16 y hasta 32.

+ Son necesarios para crear las redes tipo estrella (todas las conexiones de las computadoras se concentran en un solo dispositivo).

+ Permiten la repetición de la señal y son compatibles con la mayoría de los sistemas operativos de red.

+ Tienen una función en la cuál pueden ser interconectados entre sí, pudiéndose conectar a otros Hub´s y permitir la salida de datos (conexión en cascada), por medio del últimopuerto RJ45.

REPETIDOR

Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

En telecomunicación el término repetidor tiene los siguientes significados normalizados:

• Un dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital).
• Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una combinación de cualquiera de estas funciones sobre una señal digital de entrada para su retransmisión.

Los repetidores se utilizan a menudo en los cables transcontinentales y transoceánicos ya que la atenuación (pérdida de señal) en tales distancias sería completamente inaceptable sin ellos. Los repetidores se utilizan tanto en cables de cobre portadores de señales eléctricas como en cables de fibra ópticaportadores de luz.

Los repetidores se utilizan también en los servicios de radiocomunicación. Un subgrupo de estos son los repetidores usados por los radioaficionados.

Los repetidores telefónicos consistentes en un receptor (auricular) acoplado mecánicamente a un micrófono de carbón fueron utilizados antes de la invención de los amplificadores electrónicos dotados de tubos de vacío.

CONCENTRADOR

Definición:Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. Trabaja en la capa física (capa 1) del modelo OSI o capa de Acceso en modelo TCP/IP.

En la actualidad, la tarea de los concentradores la realizan, con frecuencia, los conmutadores oswitchs.

CABLE DE FIBRA OPTICA

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo dereflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores a las de cable convencional. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor. Cuando laluz llega a una superficie que limita con un índice de refracción menor, se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se habla entonces de reflexión interna total.

CABLE PAR TRENZADO

El cable de par trenzado usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables opuestos.

El cable de par trenzado consiste en dos alambres de cobre aislados que se trenzan de forma helicoidal, igual que una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la radiación del cable es menos efectiva. Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.

Tipos:

• Unshielded twisted pair (UTP) o par trenzado sin blindaje: son cables de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal, su impedancia es de 100 Ohmios.
• Shielded twisted pair (STP) o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedanciaes de 150 Ohmios.
• Foiled twisted pair (FTP) o par trenzado con blindaje global: son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 120 Ohmios.
• FSTP (Screened Fully shielded twisted pair): Es un tipo especial de cable que utiliza múltiples versiones de protección metalica, estos son blindado y apantallado.

CABLE COAXIAL

CABLE COAXIAL

El cable coaxial, coaxcable o coax^[] , creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).

El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior.



















ADAPTADORES DE RED

ADAPTADORES DE RED

Un adaptador de red, también llamado tarjeta de red, es el interfaz electrónico entre su ordenador (host) y el cable que lo conecta a la red. Su función es que administra el tráfico de información a través de la red para asegurar que la información llegue a su destino. El adaptador de red se introduce en un slot libre de expansión de la placa base del ordenador y el cable de red se enchufa al adaptador de red.

Hay tres tipos de adaptadores de red que se utilizan en las redes locales:
ARCnet: es usado en pequeñas redes peer-to-peer, son lentas pero fiables.
Ethernet: suele utilizarse en redes peer-to-peer y cliente-servidor razonablemente grandes es el doble de rápido que ARCnet.
Token Ring: se utilizan en redes más grandes de tipo cliente-servidor, cuyo funcionamiento debe ser absolutamente seguro.Son cuatro veces más caras que las Ethernet y resultan 1.5 veces más rápidas. Proporciona un diagnóstico del estado de la red y su administración.



PROTOCOLOS DE COMUNICACION

PROTOCOLOS DE COMUNICACION





Los protocolos de comunicaciones definen las reglas para la transmisión y recepción de la información entre los nodos de la red, de modo que para que dos nodos se puedan comunicar entre si es necesario que ambos empleen la misma configuración de protocolos. Entre los protocolos propios de una red de área local podemos distinguir dos principales grupos. Por un lado están los protocolos de los niveles físico y de enlace, niveles 1 y 2 del modelo OSI, que definen las funciones asociadas con el uso del medio de transmisión: envío de los datos a nivel de bits y trama, y el modo de acceso de los nodos al medio. Estos protocolos vienen unívocamente determinados por el tipo de red (Ethernet, Token Ring, etc.). El segundo grupo de protocolos se refiere a aquellos que realizan las funciones de los niveles de red y transporte, niveles 3 y 4 de OSI, es decir los que se encargan básicamente del encaminamiento de la información y garantizar una comunicación extremo a extremo libre de errores. Estos protocolos transmiten la información a través de la red en pequeños segmentos llamados paquetes. Si un ordenador quiere transmitir un fichero grande a otro, el fichero es dividido en paquetes en el origen y vueltos a ensamblar en el ordenador destino. Cada protocolo define su propio formato de los paquetes en el que se especifica el origen, destino, longitud y tipo del paquete, así como la información redundante para el control de errores. Los protocolos de los niveles 1 y 2 dependen del tipo de red, mientras que para los niveles 3 y 4 hay diferentes alternativas, siendo TCP/IP la configuración mas extendida. Lo que la convierte en un estándar de facto. Por su parte, los protocolos OSI representan una solución técnica muy potente y flexible, pero que actualmente esta escasamente implantada en entornos de red de área local. La jerarquía de protocolo OSI.
